ZDL系列示波記錄儀
不斷進化的智能儀器,讓測試測量變得簡單
ZDL系列示波記錄儀
不斷進化的智能儀器,讓測試測量變得簡單

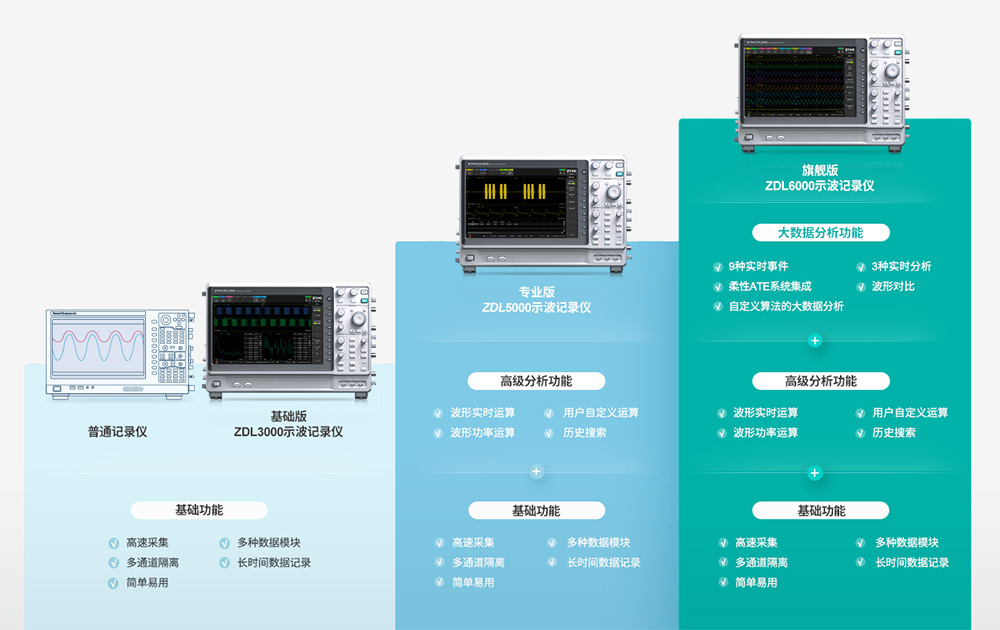

版本差異化

                   普通記錄儀

								 基礎版

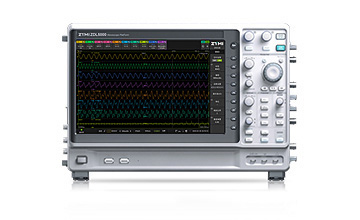

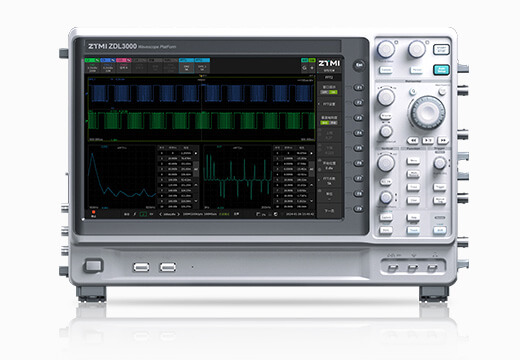

                   ZDL3000示波記錄儀

								 專業版

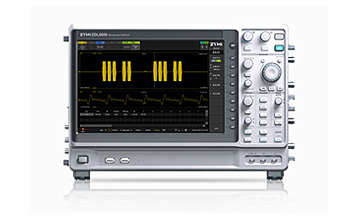

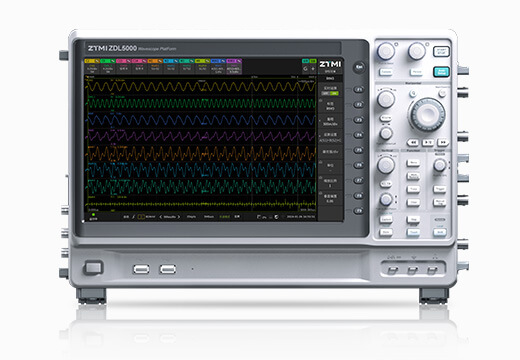

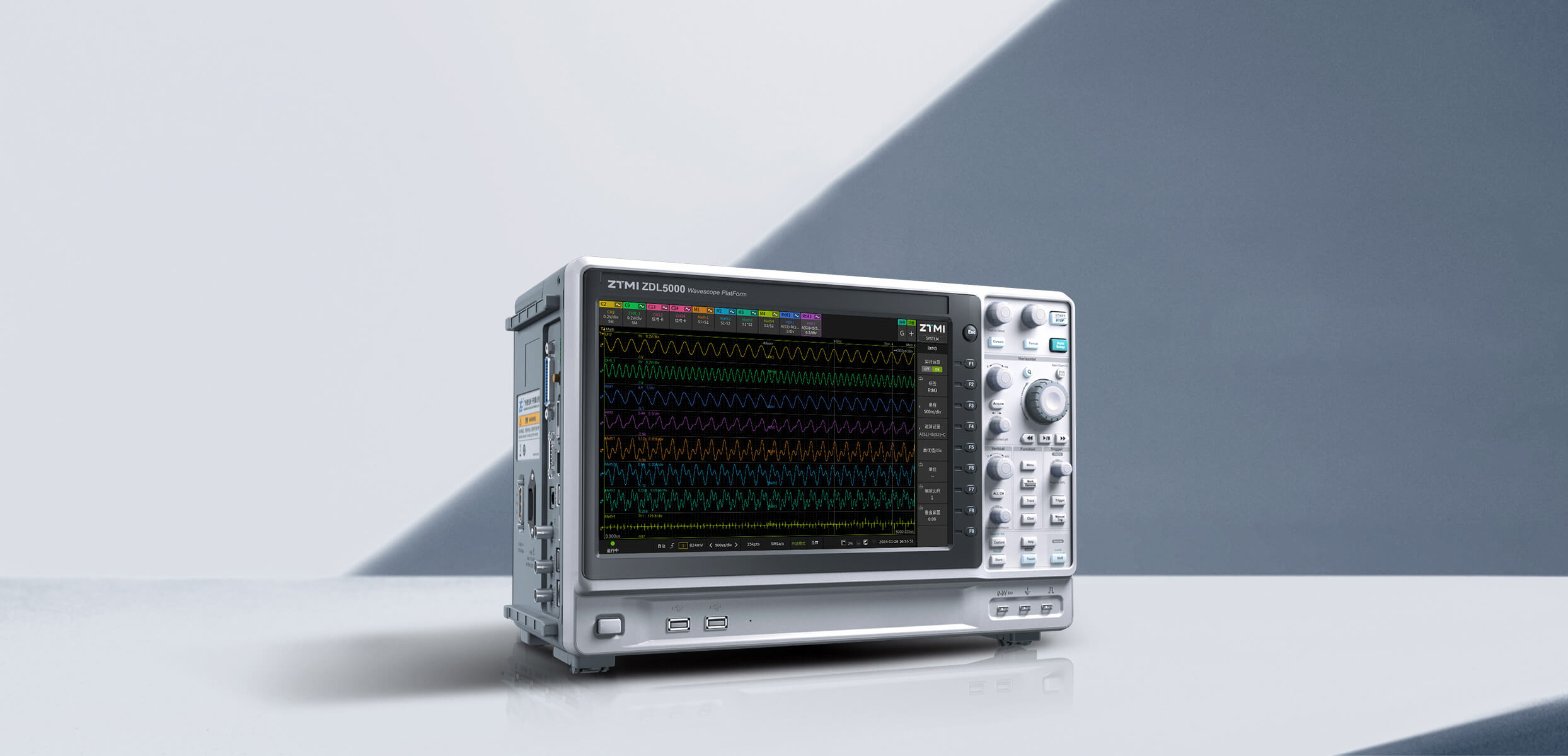

                   ZDL5000示波記錄儀

								 旗艦版

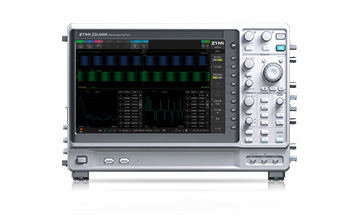

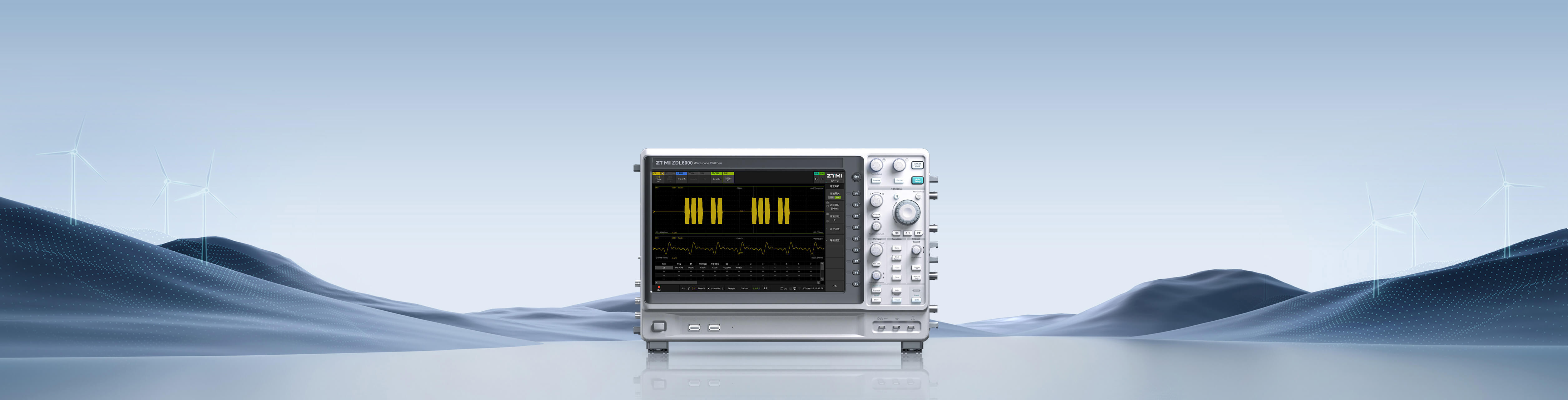

                   ZDL6000示波記錄儀



			主選機型

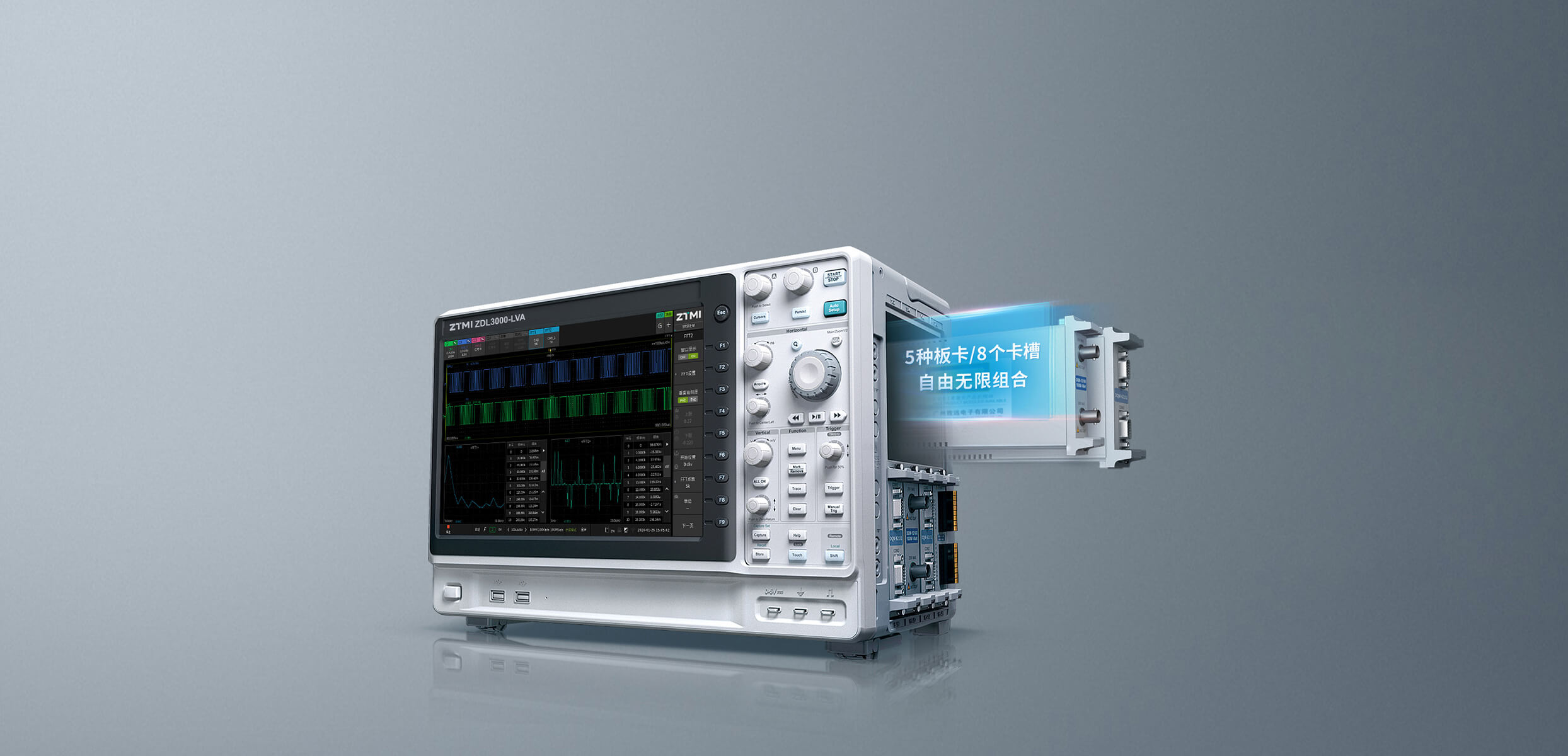

板卡選型

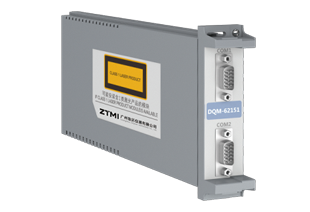

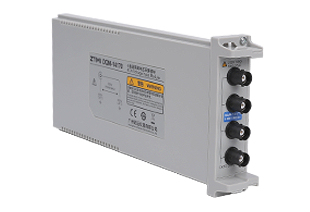

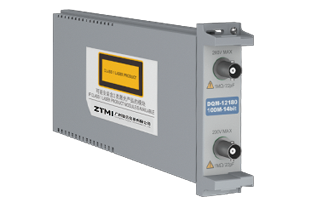

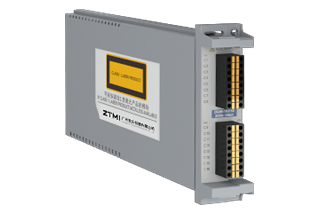

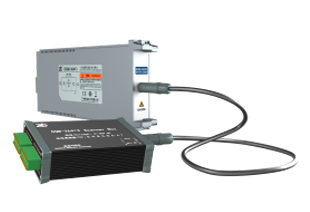

| DQM-12180 | DQM-12270 | DQM-14170 | DQM-16250 | DQM-16251 | DQM-36413 | DQM-62151 |
|---|---|---|---|---|---|---|
| 100M/S高速采集卡 | 20M/S高速采集卡 | 4通道10MS/s高速采集卡 | 16通道電壓采集卡 | 16通道電壓采集卡 | 16通道溫度/電壓采集卡 | CAN/CANFD采集卡 |
|   |   |   |   |   |   |   |
| 2通道 隔離輸入 | 2通道 隔離輸入 | 4通道 隔離輸入 | 16通道* 隔離輸入 | 16通道* 隔離輸入 | 16通道 溫度/電壓輸入 | - |
| 100MS/s 采樣率 | 20MS/s 采樣率 | 10MS/s 采樣率 | 200kS/s 采樣率 | 200kS/s 采樣率 | 100ms、200ms、500ms、1s、3s 更新率 | - |
| 20MHz 帶寬 | 5MHz 帶寬 | 5MHz 帶寬 | 50kHz 帶寬 | 50kHz 帶寬 | DC | - |
| 14bit ADC分辨率 | 14bit ADC分辨率 | 16bit ADC分辨率 | 16bit ADC分辨率 | 16bit ADC分辨率 | 32bit ADC分辨率 | - |
| 0.3% 測量精度 | 0.3% 測量精度 | 0.3% 測量精度 | 0.05% 測量精度 | 0.3% 測量精度 | 0.05% 測量精度 | - |
| 0.01V/div20V/div | 0.01V/div~20V/div | 0.01V/div~20V/div | 500mV/div~5V/div | 50mV/div~1V/div | - | - |
| 200V 直接輸入 DC+AC 峰值 | 200V 直接輸入 DC+AC 峰值 | 200V 直接輸入 DC+AC 峰值 | 50V 直接輸入 DC+AC 峰值 | 10V 直接輸入 DC+AC 峰值 | 50V 直接輸入 DC+AC 峰值 | - |
| 1000V 使用ZP250-1000探頭 DC+AC 峰值 | 1000V 使用ZP250-1000探頭 DC+AC 峰值 | 1000V 使用ZP250-1000探頭 DC+AC 峰值 | 1000V 使用ZP250-1000探頭 DC+AC 峰值 | 1000V 使用ZP250-1000探頭 DC+AC 峰值 | - | - |
| 絕緣BNC 接口 | 絕緣BNC 接口 | 絕緣BNC 接口 | 彈簧型端子 | 彈簧型端子 | 彈簧型端子、遠端補償 | DB-9 公頭、2 路DI、 2 路DO、CAN 2.0A/B、 DBC 導入與解析、 CAN報文統計分析 |
